Integración de máquinas
This content is not available in your language yet.

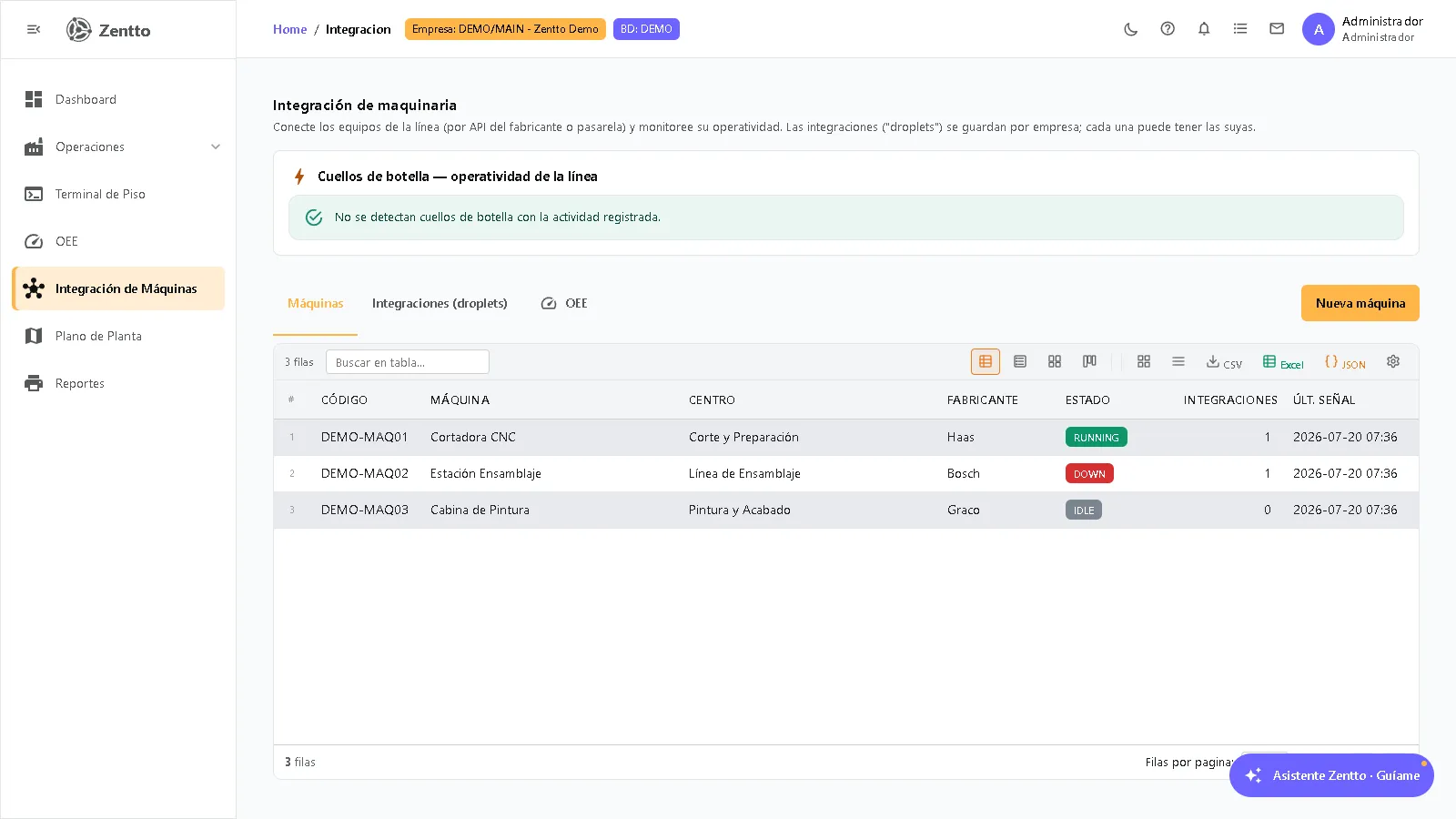

La pantalla de Integración de maquinaria conecta los equipos físicos de la línea con el ERP: cataloga las máquinas, define cómo se leen sus datos (por API del fabricante o pasarela) y monitorea su operatividad, incluyendo el análisis de cuellos de botella.
Para qué sirve
Sección titulada «Para qué sirve»- Mantener el catálogo de máquinas de la planta y su estado en vivo (Running, Idle, Down, Maintenance, Offline).
- Configurar integraciones (“droplets”) por empresa para ingerir el estado y los conteos de cada equipo.
- Detectar centros sobrecargados (cuellos de botella) combinando carga, paros y órdenes en cola.
- Ver el OEE junto al estado de los equipos (misma vista que la pantalla OEE).
Cómo acceder
Sección titulada «Cómo acceder»Navegar a Manufactura → Integración de Máquinas en el menú lateral.
Panel de cuellos de botella
Sección titulada «Panel de cuellos de botella»En la parte superior, el análisis de operatividad de la línea marca cada centro sobrecargado con su % de carga, el motivo, minutos activos, minutos en paro y órdenes en cola. Rojo = carga ≥ 100%, ámbar = advertencia. Si no hay cuellos de botella con la actividad registrada, se indica en verde.
Pestaña Máquinas
Sección titulada «Pestaña Máquinas»Grid con código, nombre, centro de trabajo, fabricante, estado en vivo, número de integraciones y última señal recibida.
Nueva máquina: código, nombre, centro de trabajo (con selector en tabla), fabricante y modelo. Enlazar la máquina a un centro le hereda el OEE de ese centro en el plano de planta.
Pestaña Integraciones (droplets)
Sección titulada «Pestaña Integraciones (droplets)»Cada integración define cómo se leen los datos de una máquina:
| Campo | Descripción |
|---|---|
| Nombre | Identificador de la integración |
| Tipo | HTTP_POLL, WEBHOOK, MQTT, OPCUA o MANUAL |
| Máquina | Equipo del catálogo al que pertenece |
| Configuración (JSON) | Conexión: url/headers/topic/intervalo — referenciar secretos por Vault, no en claro |
| Mapeo de campos (JSON) | Rutas del payload del fabricante → el modelo de Zentto (statusPath, countPath…) |
El grid muestra además la última sincronización y el último error de cada integración.
Las lecturas de los equipos entran por POST /v1/manufactura/maquinas/lecturas (ingest), que actualiza estado y última señal.
Pestaña OEE
Sección titulada «Pestaña OEE»La misma vista de medidores de la pantalla OEE (últimos 7 días, calculada del terminal de piso), junto al estado de los equipos.
Flujo técnico
Sección titulada «Flujo técnico»| Componente | Tipo | Ubicación |
|---|---|---|
GET/POST /v1/manufactura/maquinas, POST /maquinas/lecturas | Routes Express | web/api/src/modules/manufactura/routes.ts |
GET/POST /v1/manufactura/integraciones | Routes Express | web/api/src/modules/manufactura/routes.ts |
GET /v1/manufactura/cuellos-botella | Route Express (análisis de carga) | web/api/src/modules/manufactura/routes.ts |
usp_mfg_machine_list/upsert/ingest, usp_mfg_machineintegration_list/upsert, usp_mfg_bottleneck_analysis | Funciones PL/pgSQL (PostgreSQL) | web/api/sqlweb-pg/ |
mfg.Machine, mfg.MachineIntegration | Tablas operativas | web/api/migrations/postgres/ |
IntegracionMaquinasPage.tsx | Componente Frontend | web/modular-frontend/packages/module-manufactura/src/components/ |
