Centros de trabajo
This content is not available in your language yet.
Los Centros de trabajo representan las estaciones físicas o máquinas donde se realizan las operaciones del proceso productivo: corte, ensamblaje, pintura, empaque, etc.
Para qué sirve
Sección titulada «Para qué sirve»Modela la capacidad productiva de la planta. Cada centro tiene un costo por hora y una capacidad, lo que permite al sistema calcular la carga de trabajo y el costo de producción de cada orden.

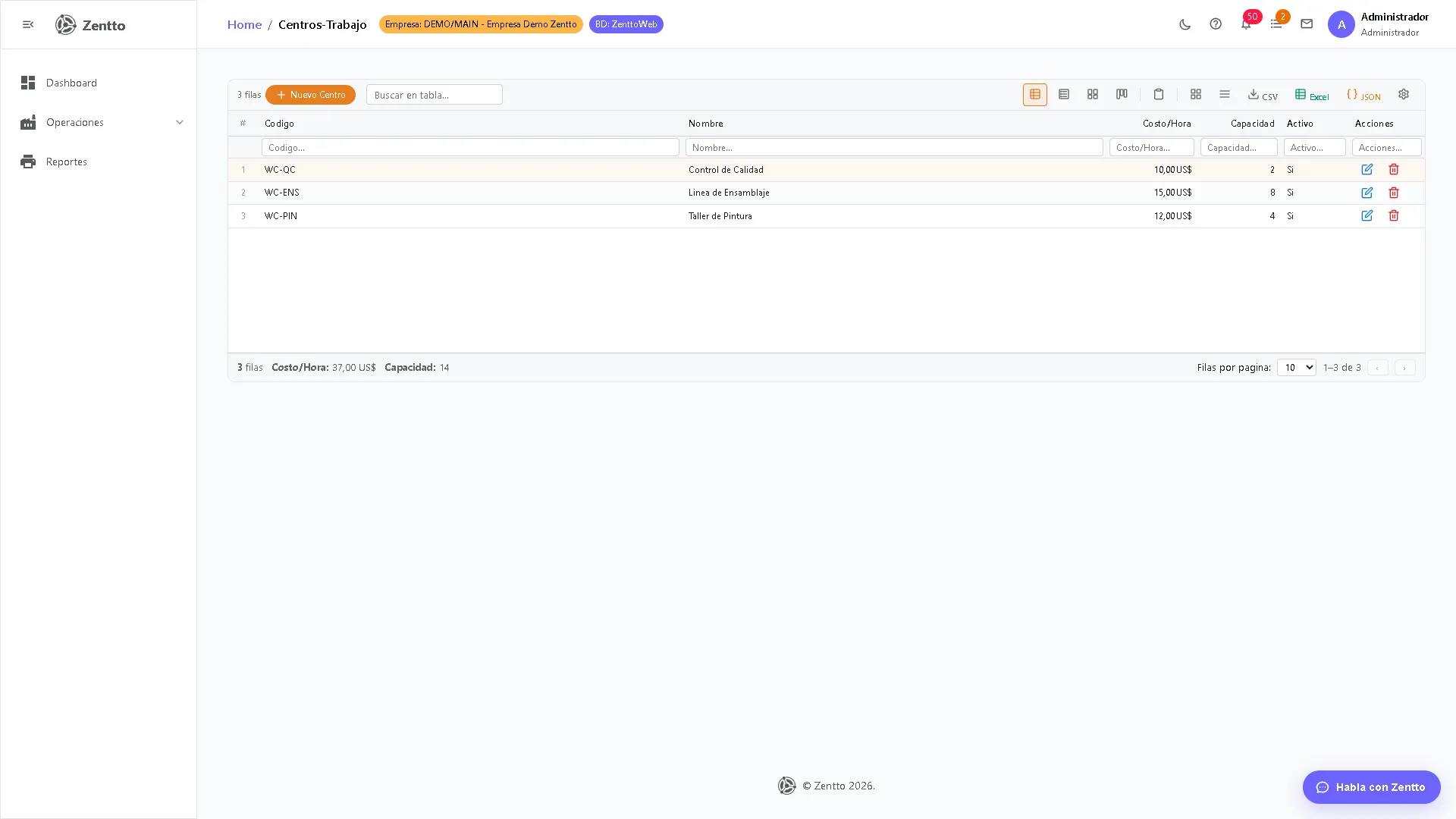

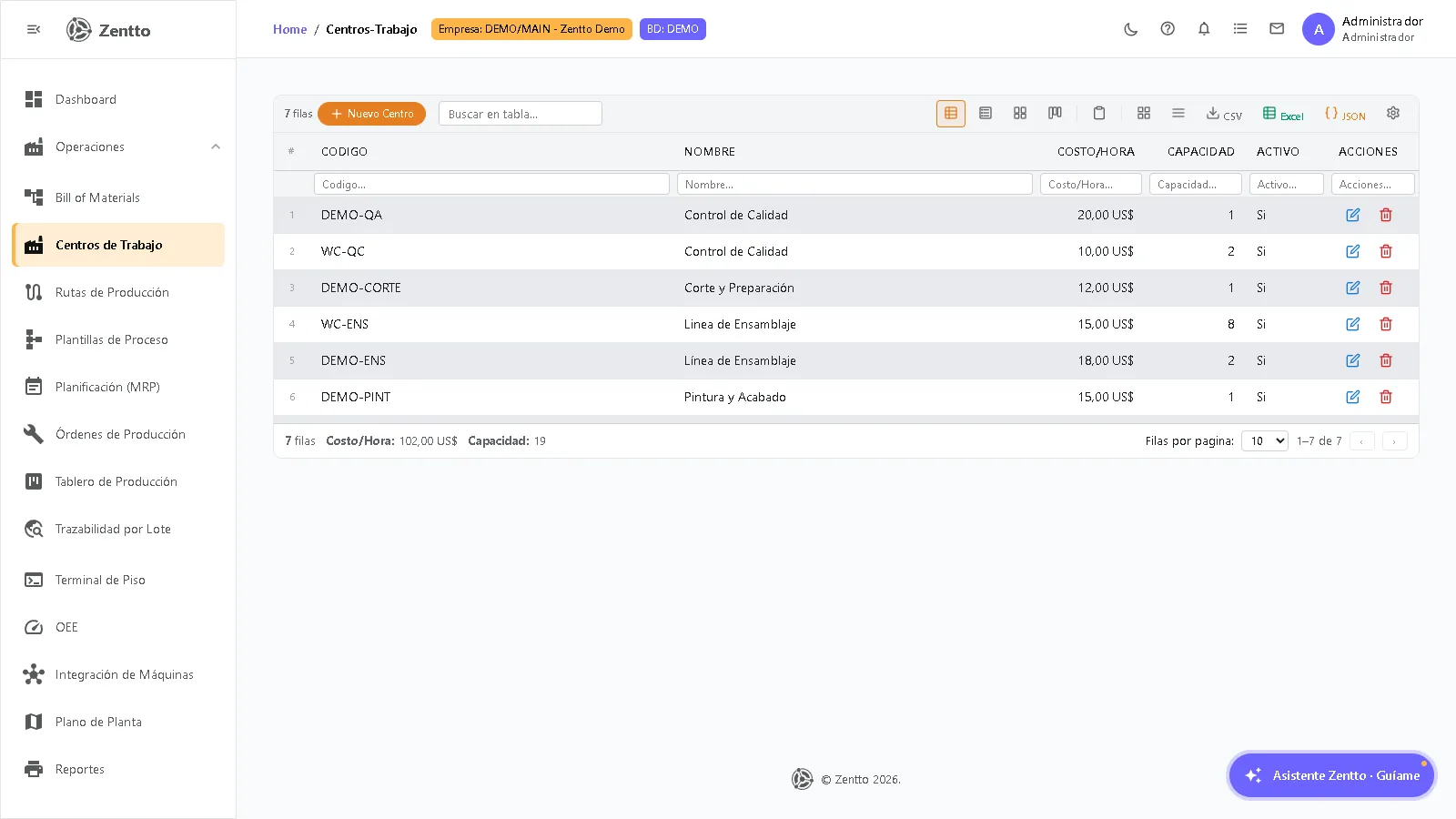

Vista principal
Sección titulada «Vista principal»
Cómo acceder
Sección titulada «Cómo acceder»Navegar a Manufactura → Centros de trabajo en el menú lateral.
Datos de un centro de trabajo
Sección titulada «Datos de un centro de trabajo»| Campo | Descripción |
|---|---|
| Nombre | Nombre descriptivo (ej: Corte, Ensamblaje, Pintura) |
| Capacidad | Unidades o piezas que puede procesar por hora |
| Costo por hora | Costo de operación del centro (mano de obra + máquina) |
| Estado | Activo / Inactivo |
Acciones disponibles
Sección titulada «Acciones disponibles»- Editar: modifica los datos del centro de trabajo.
- Eliminar: elimina el centro (requiere confirmación).
Integración con rutas de producción
Sección titulada «Integración con rutas de producción»Los centros de trabajo se asignan a cada operación dentro de una Ruta de producción. La ruta define la secuencia de centros que debe recorrer un producto para ser fabricado.
Nota sobre el estado actual
Sección titulada «Nota sobre el estado actual»Hallazgo QA (2026-04-26):
- El botón “Eliminar” ejecuta la acción sin diálogo de confirmación (P1 — acciones destructivas requieren confirmación en el estándar Zentto).
- La columna “Activo” muestra el texto “Si”/“No” en lugar de un chip/badge booleano (P3).
- El pie de la tabla suma el “Costo por hora” de todos los centros, lo cual no tiene significado operativo (P2 — se sugiere eliminar o reemplazar por promedio).
Flujo del usuario
Sección titulada «Flujo del usuario»Vista no técnica del proceso. Pensada para personal de producción o planeación de planta.
Editable en draw.io: descarga el SVG → en draw.io: File → Import from → Device → selecciona el SVG. Cada nodo queda editable.
Flujo técnico
Sección titulada «Flujo técnico»Vista técnica para desarrolladores: endpoints, stored procedures, tablas y relaciones ER.
| Componente | Tipo | Ubicación |
|---|---|---|
/v1/manufactura/centros-trabajo | Route Express (GET, POST) | web/api/src/routes/manufactura/centros-trabajo.ts |
/v1/manufactura/bom/:id/rutas | Route Express (GET, POST) | web/api/src/routes/manufactura/bom.ts |
usp_Mfg_WorkCenter_List | Stored procedure (PG + MSSQL) | web/api/sqlweb-pg/includes/sp/ |
usp_Mfg_WorkCenter_Create | Stored procedure (PG + MSSQL) | web/api/sqlweb-pg/includes/sp/ |
usp_Mfg_Routing_List | Stored procedure (PG + MSSQL) | web/api/sqlweb-pg/includes/sp/ |
usp_Mfg_Routing_Create | Stored procedure (PG + MSSQL) | web/api/sqlweb-pg/includes/sp/ |
mfg.WorkCenter | Tabla operativa | web/api/migrations/postgres/ |
mfg.Routing | Tabla operativa | web/api/migrations/postgres/ |
WorkCenterListPage.tsx | Componente Frontend | web/modular-frontend/packages/module-manufactura/src/ |
Editable en draw.io: descarga el SVG → File → Import from → Device.
